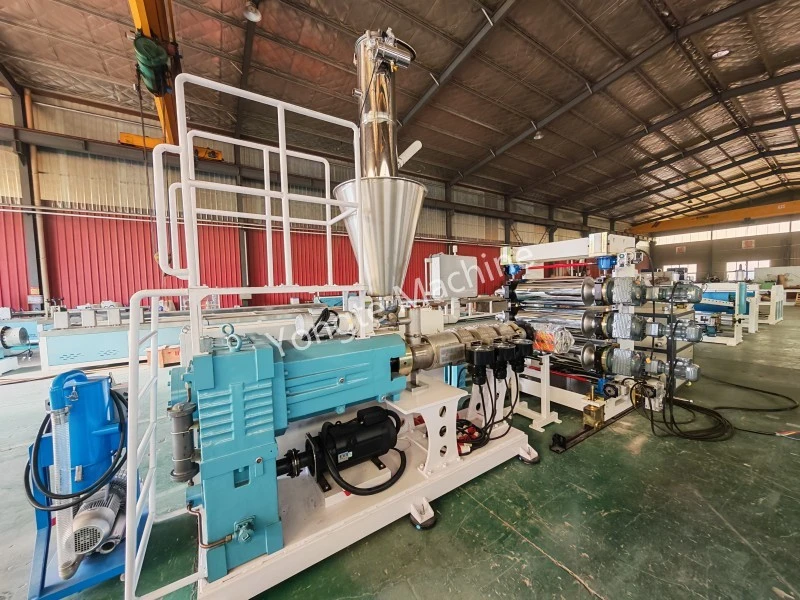

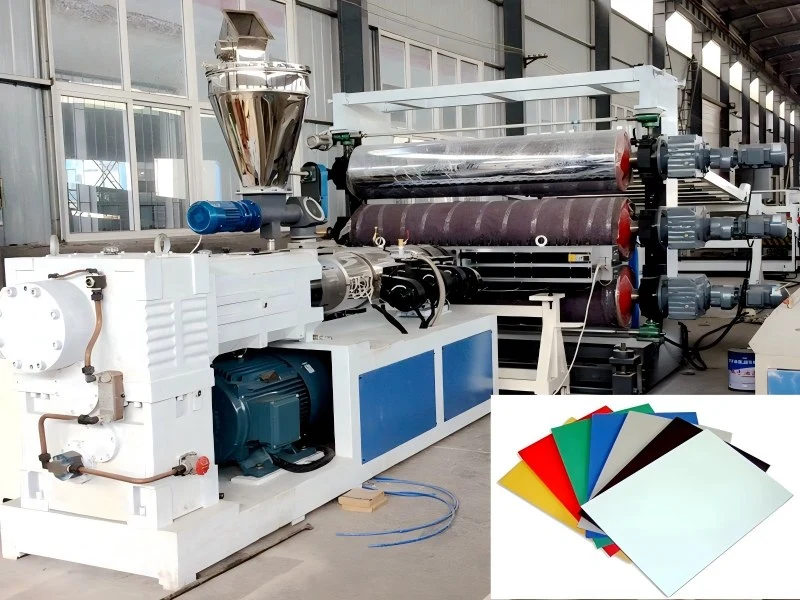

1200 mm PVC plonų lakštų ekstruzijos linija

Produkto apžvalga

Yongte 1200 mm PVC plonų lakštų ekstruzijos linija yra specialiai sukurta standžiam ir pusiau standžiam PVC plonų lakštų gamybai. Jame integruotas didelio sukimo momento kūginis dviejų sraigtų ekstruderis, tikslus trijų ritinėlių kalandravimo įrenginys, automatinė temperatūros valdymo sistema ir intelektuali padavimo sistema, užtikrinanti vienodą storį, lygų paviršių ir ilgalaikį stabilų veikimą. Naudodami mūsų patentuotą pažangią technologiją, įskaitant tikslų servovaromąjį ekstruzijos valdymą ir optimizuotą varžtų konstrukciją, mūsų PVC plono lakšto ekstruzijos linija pasiekia įspūdingą 10 metrų per minutę gamybos greitį, išlaikant pastovų storio leistiną ±0,02 mm diapazoną.

Pagrindiniai techniniai parametrai

Visas įrangos sąrašas ir nuotraukos

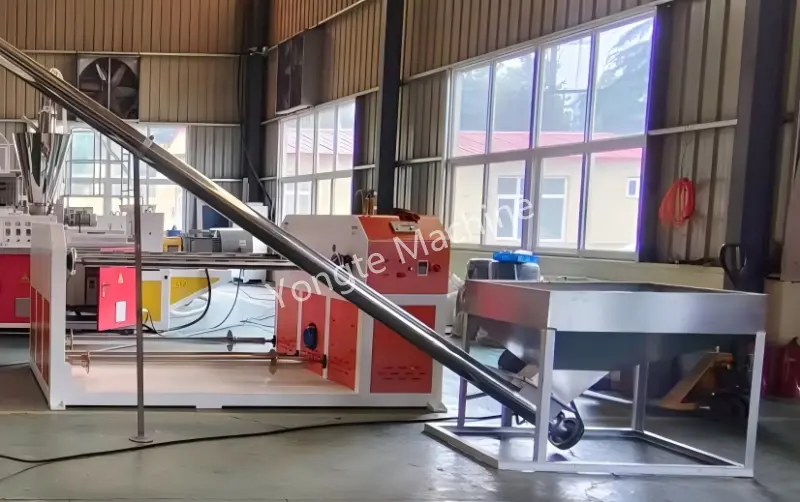

Automatinis medžiagų krautuvas: 304 nerūdijančio plieno automatinis sraigtinis tiekimas, stabilus tiekimas ir aplinkos apsauga be dulkių.

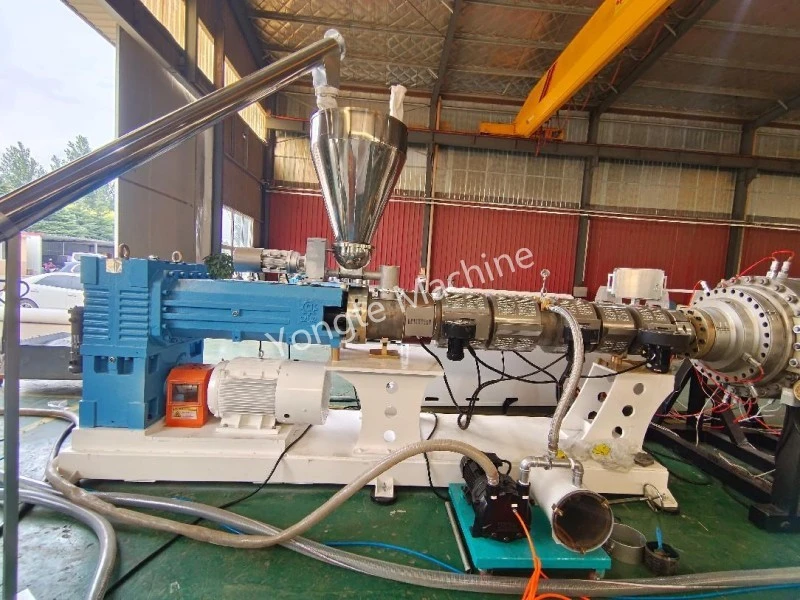

Kūginis dviejų sraigtų ekstruderis: SJSZ80/156 didelio sukimo momento pagrindinė ekstruzijos mašina turi 156 mm didelio skersmens varžtą su 22:1 L/D santykiu, užtikrinančiu išskirtinį plastifikavimo efektyvumą ir išlaikant mažą šlyties įtempį – specialiai optimizuotas PVC karščiui jautrioms savybėms. Įrengtas grūdinto lydinio sraigtinis cilindras (HRC 58-62) ir tiksliai apdirbti transportavimo elementai, užtikrina vienodą lydalo maišymą ir stabilų slėgio išėjimą, veiksmingai užkertant kelią medžiagos skilimui net ilgų gamybos ciklų metu. Ekstruderio servo greičio valdymo sistema (55 kW servovariklis) leidžia be pakopų reguliuoti greitį nuo 5 iki 35 aps./min., pritaikydama įvairias PVC formules, įskaitant standžią, pusiau standžią ir modifikuotas klases su kalcio karbonatu ir priedais.

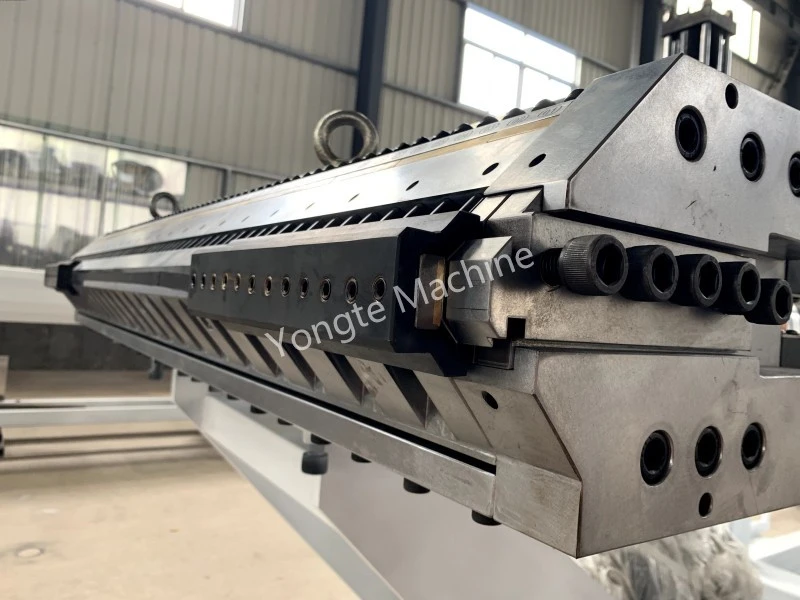

T tipo štampas: 1200 mm pločio pakabos tipo štampas, tikslus formavimas, 0,4–2 mm storio.

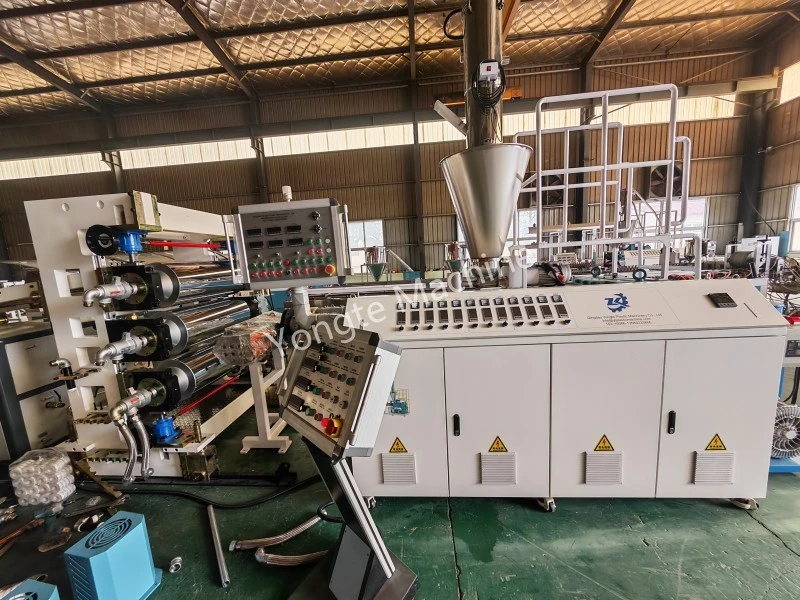

Trijų ritinėlių kalandravimo blokas: su besiūliais plieniniais vamzdžiais su tikslumu grūdinimu ir grūdinimu, volo paviršius pasiekia HRC≥62 kietumą ir veidrodinę apdailą Ra≤0,2μm, todėl užtikrina išskirtinį atsparumą dilimui ir lakšto paviršiaus kokybę. Įrengta servo valdoma tarpų reguliavimo sistema (reakcijos laikas ≤0,1 s), ji leidžia reguliuoti storį mikronų lygiu (reguliavimo diapazonas 0,4–2 mm), o pakartojamumas yra ± 0,01 mm. Trijų zonų ritinėlių temperatūros valdymo sistema, naudojanti cirkuliuojančią šilumos perdavimo alyvą, išlaiko tikslų ±1℃ temperatūros stabilumą per visą volo ilgį (1200 mm darbinį plotį), pašalindama šiluminę deformaciją ir užtikrindama vienodą lakštų aušinimą. Kiekvienas volas yra atskirai reguliuojamas greičiui (5–35 aps./min.) ir slėgiui (0–150 N/cm), atsižvelgiant į įvairias PVC formules ir storio reikalavimus, tuo pačiu sumažinant vidinį įtempimą gatavame lakšte.

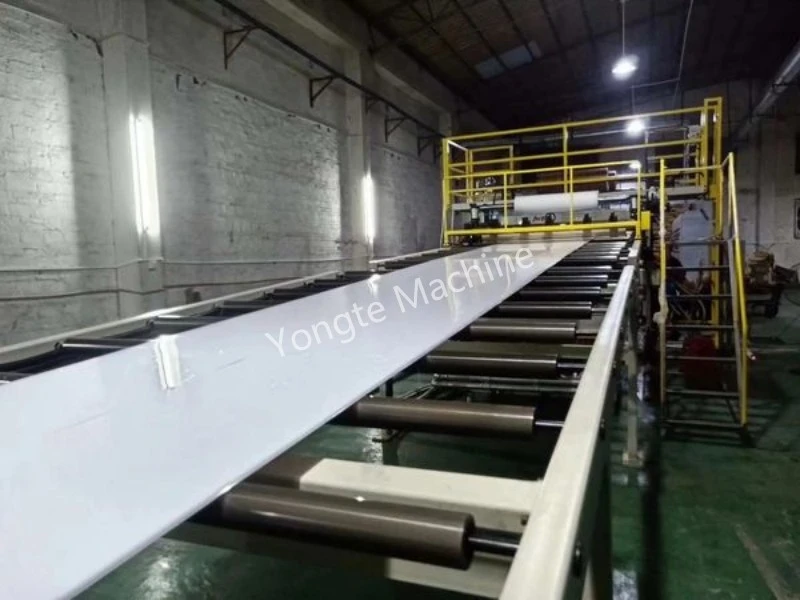

Aušinimo kronšteinas: 6 m nerūdijančio plieno ritininis konvejerio laikiklis, užtikrinantis vienodą aušinimą ir apsaugą nuo deformacijos.

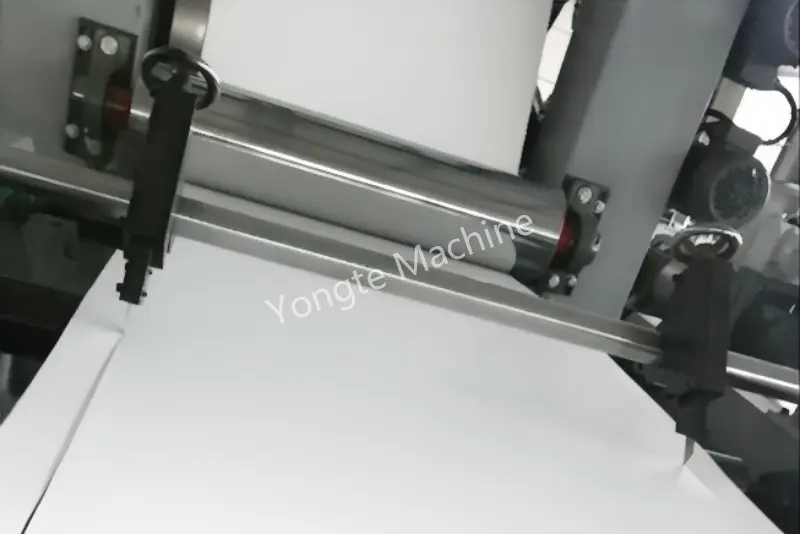

Internetinis automatinis kraštų kirptuvas: automatinis kraštų kirpimas internetu, centralizuotas atliekų perdirbimas, siekiant sumažinti nuostolius.

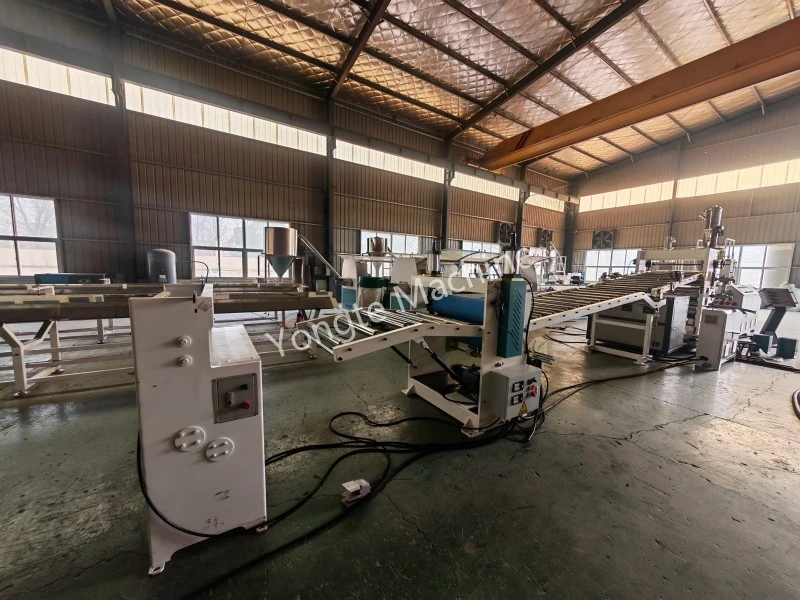

Nutraukimo įtaisas: dvigubas guminis ritininis servo sukibimas, stabilus veikimas ir stabilus įtempimas.

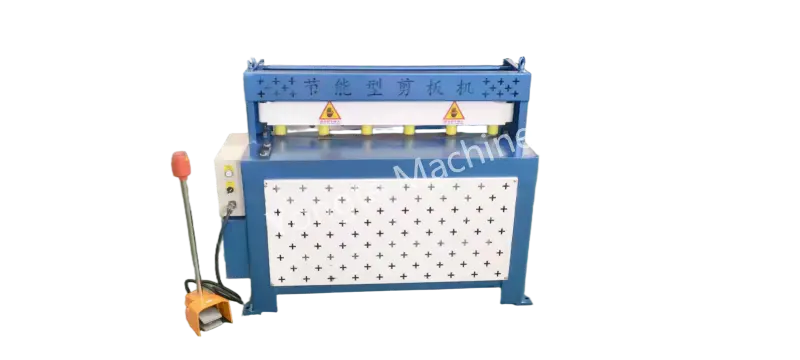

Automatinė pjovimo mašina: ji gali supjaustyti PVC ploną lakštą į reikiamo ilgio gabalus, tada PVC lakštai turi būti sukrauti. ši pjovimo mašina aprūpinta servo varikliu dideliu greičiu ir automatiniam pjovimui. pjovimo briauna be jokių pažeidimų

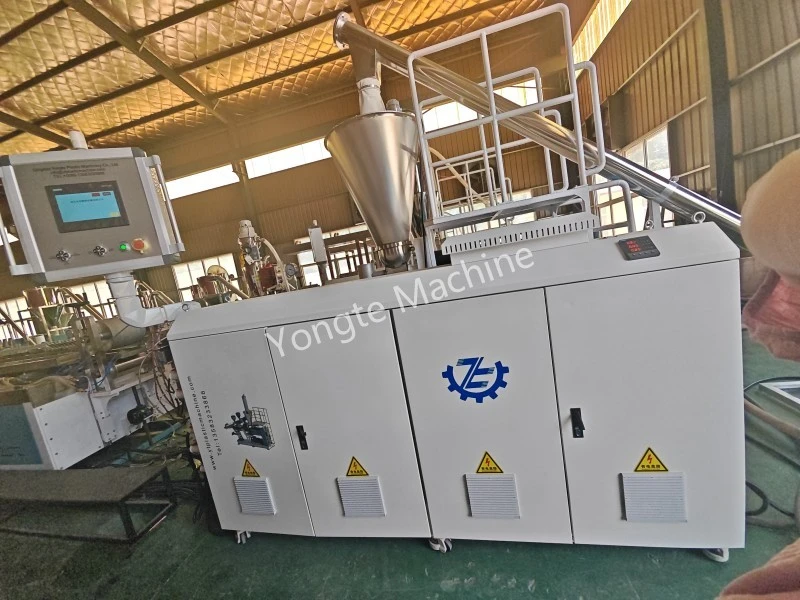

Išmani elektrinė valdymo sistema: Omron temperatūros kontrolė, ABB keitiklis, Inovance servo, Siemens/Schneider kontaktorius; pasirenkamas PLC + 10 colių HMI jutiklinis ekranas, skirtas stebėti realiuoju laiku ir vienu spustelėjimu reguliuoti visus parametrus.

Pagrindiniai privalumai

1. Didelis sukimo momentas ir puikus plastifikavimas: Segmentuota statinė, tikslus temperatūros valdymas ir optimizuota varžtų konfigūracija užtikrina vienodą maišymą ir pakankamą plastifikavimą, tinka stabiliai skirtingų formulių gamybai.
2. Stabilus ir greitas išėjimas: Galinga pavaros sistema, kurios linijinis greitis yra 15–30 m/min (reguliuojamas pagal storį), stabili galia ir mažesnės energijos sąnaudos.
3. Itin tikslus storio valdymas: trijų ritinėlių servo tarpo valdymas + vidinis ritinėlio cirkuliacijos aušinimas, kurio storio nuokrypis yra ±0,03 mm per visą 600 mm plotį ir plokščias paviršius be defektų.
4. Išmanusis ir stabilus šėrimas: svorio netekimo dozavimo padavimas + uždaro ciklo grįžtamasis ryšys, tikslus žaliavų santykis, mažinantis sudėties svyravimus ir atliekas.
5. Sumanus centrinis valdymas: 10 colių HMI jutiklinis ekranas realiu laiku stebi pagrindinius duomenis, tokius kaip lydalo slėgis, ritinėlio temperatūra ir lakšto storis, vienu spustelėjimu reguliuojant parametrus ir lengvai valdant.
6. Puikus aušinimas ir formavimas: reguliuojamas oro peilio aušinimo konvejeris + įtempimo valdymo sistema, užtikrinanti visišką formavimąsi be deformacijos ar deformacijos.
7. Nepertraukiamas veikimas 24 valandas per parą, 7 dienas per savaitę: greitai keičiamos štampavimo lūpos ir lengvai valoma ritinėlių sistema sumažina prastovos laiką keičiantis medžiagai ar specifikacijai, todėl tenkinami didelės serijos nuolatinės gamybos poreikius.
8. Kompaktiškas ir taupantis erdvę: kompaktiškas išdėstymas, taupantis erdvę, pagrįsti priežiūros kanalai, patogu kasdienei priežiūrai.
9. Visas palaikymas po pardavimo: Teikti viso ciklo paslaugas, tokias kaip montavimas vietoje, operatoriaus mokymas ir atsarginių dalių tiekimas, kad būtų užtikrintas ilgalaikis ir patikimas įrangos veikimas.

Taikymas

Specialiai suprojektuoti ir optimizuoti aukštos kokybės PVC plonų lakštų medžiagų gamybai, todėl galutiniai produktai pasižymi išskirtinėmis ir tvirtomis sukibimo savybėmis, užtikrinančiomis patikimą sukibimą įvairiose srityse. Jie taip pat pasižymi išskirtiniu patvarumu ir ilgalaikiu veikimu, gali atlaikyti aplinkos veiksnius ir laikui bėgant išlaikyti vientisumą. Be to, šie gaminiai pasižymi puikia ir rafinuota išvaizda, todėl paviršius yra lygus, nuoseklus ir vizualiai patrauklus. Šie kombinuoti atributai visiškai atitinka ir viršija griežtus kokybės standartus ir griežtus aukščiausios klasės baldų gamybos įrenginių keliamus reikalavimus, todėl jie yra idealus pasirinkimas aukščiausios kokybės baldų gamybai.
