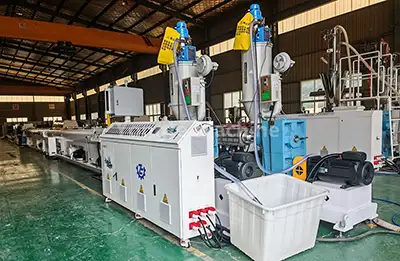

20-110 mm PERT vamzdžių ekstruzijos mašina

Yongte pažangi 20–110 mm PERT vamzdžių ekstruzijos mašina yra profesionaliai sukurta ekstruzijos sistema, skirta gaminti mažo skersmens polietileninius vamzdžius su lygiomis vidinėmis sienelėmis ir tiksliu matmenų tikslumu. Integruota su automatizuotais procesais, energiją taupančiu veikimu ir griežta kokybės kontrole, ši linija užtikrina pastovią ir aukštesnę produktų kokybę masinei gamybai.

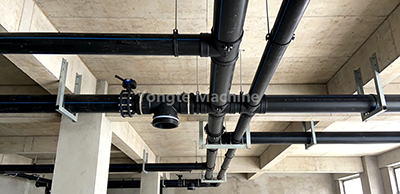

Optimizuotas naudojant pažangią vieno sraigto ekstruzijos technologiją ir pritaikytą varžtų dizainą, jis stabiliai gamina PERT vamzdžius, kurių standartinis skersmuo yra 20/25/32/40/50/63/75/90/110 mm. Linija plačiai naudojama geriamojo vandens tiekimo sistemose, nuotekų kanalizacijoje, elektros vamzdynuose, gyvenamųjų namų vandens tiekimo ir kanalizacijos sistemose, savivaldybių infrastruktūros projektuose ir didelio masto žemės ūkio drėkinimo tinkluose. Jis palaiko tiek naujas PERT medžiagas, tiek aukštos kokybės perdirbtas medžiagas, atitinkančias įvairius klientų gamybos poreikius.

Proceso srautas

1. Žaliavų maišymas → PE derva + spalvos pagrindinis mišinys
2. Vakuuminis padavimas → Automatinis medžiagų transportavimas
3. Medžiagos džiovinimas → Drėgmės kiekis ≤ 0,1 %
4. Ekstruderis plastifikavimas → 180-210 ℃, SJ75/33 vieno sraigto ekstruderis
5. Formos formavimas → Krepšelio/spiralinės struktūros štampavimo galvutė vienodam išspaudimui
6. Vakuuminis kalibravimas → 0,06-0,08 MPa, tikslus matmenų kalibravimas
7. Daugiapakopis purškiamas aušinimas → Vandens temperatūra ＜20 ℃, pilnas ir tolygus aušinimas
8. Lazerinis spausdinimas → Nenaudojamas gaminio specifikacijų ir partijos informacijos žymėjimas realiuoju laiku
9. Nusitraukimo trauka → 3-15 m/min stabilus greitis, įtempimo valdymas, kad būtų išvengta deformacijos
10. Fiksuoto ilgio pjovimas → Pjovimas be drožlių, ±1 mm tikslumas
11. Gatavų produktų krovimas → Automatinis tvarkingas krovimas, reguliuojamas aukštis ir sluoksniai

Proceso pranašumas: Visiškai automatizuota nuolatinė gamyba užtikrina aukštą efektyvumą, stabilią vamzdžių kokybę ir minimalias medžiagų atliekas, užtikrinant sklandų visų gamybos grandžių sujungimą.

Produkto parametras

Pagrindiniai komponentai ir detalės

1. Medžiagų padavimo ir džiovinimo sistema Automatinis vakuuminis tiektuvas tiekia PE medžiagą į džiovinimo bunkerį be rankinio valdymo Tikslus džiovinimas kontroliuoja drėgmės kiekį žemiau 0,1%, pašalina burbuliukų defektus ir užtikrina vamzdžio kokybę Uždara padavimo sistema apsaugo nuo medžiagų užteršimo ir dulkių nutekėjimo

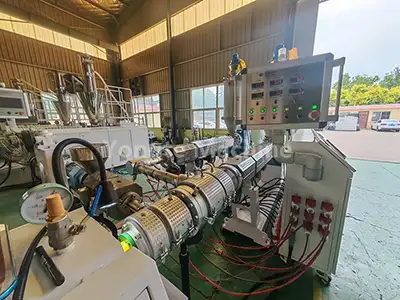

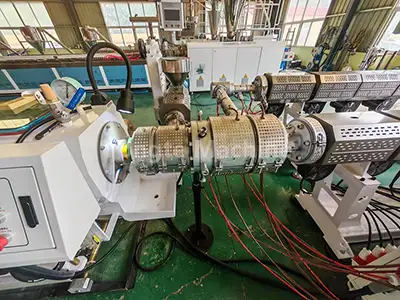

2. SJ75/33 PERT vamzdžių ekstruderis Įrengtas 55 kW Innovance energiją taupantis servo variklis, sumažinantis energijos sąnaudas 15-20 % Tiesioginės pavaros pavarų dėžė su dideliu transmisijos efektyvumu, nuliniu alyvos nutekėjimu ir lengva priežiūra Sraigtinis vamzdis kaltas iš 38CrMoALA legiruotojo plieno, apdorotas tiksliai azotavimu, atsparus dilimui ir korozijai
3. Žymėjimo linijos ekstruderis (SJ25) Specialus ekstruderis vamzdžių ženklinimo linijų gamybai Palaikykite vieną ar kelias žymėjimo linijas, pritaikytas pagal kliento reikalavimus Sinchroninis greitis su pagrindiniu ekstruderiu, aiškus ir neblunkantis žymėjimas
4. Specializuota PE vamzdžių forma Krepšelio / spiralinės konstrukcijos štampo galvutė, užtikrinanti vienodą medžiagos išspaudimą ir stabilų vamzdžio sienelės storį Didelio tikslumo formų apdorojimas, lygūs vamzdžių vidiniai ir išoriniai paviršiai Patvari liejimo medžiaga, lengvai išardoma ir valoma

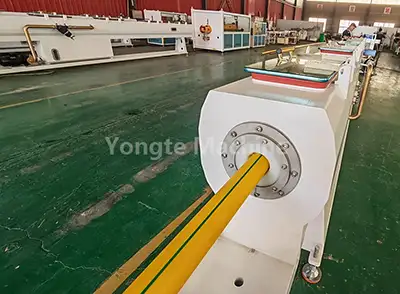

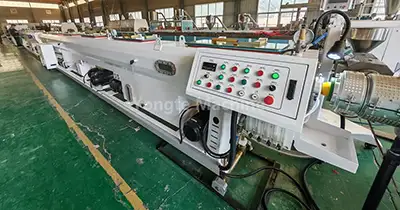

5. Vakuuminis kalibravimo bakas Maistinio 304 nerūdijančio plieno korpusas, atsparus korozijai ir lengvai valomas 0,06–0,08 MPa stabili vakuuminė adsorbcija, greitas ir tikslus matmenų kalibravimas Kelių zonų vakuumo valdymo sistema + efektyvus vandens cirkuliacijos aušinimas, užtikrinantis vamzdžio apvalumą ir matmenų tikslumą Prisitaikykite prie didelės spartos gamybos, be vamzdžių ruošinių deformacijos
6. Purškimo aušinimo bakas 9 m daugiapakopė purškimo aušinimo technologija, vandens temperatūra kontroliuojama žemiau 20 ℃ Greitas ir tolygus vamzdžių aušinimas, užtikrinantis stabilias fizines HDPE medžiagų savybes 304 nerūdijančio plieno konstrukcija, puikus patvarumas ir atsparumas korozijai Nuimami purškimo antgaliai, lengvai prižiūrimi ir valomi
7. Nutraukiama traukos mašina 3-15m/min bepakopis dažnio keitimo greičio reguliavimas, stabili ir vienoda trauka Tiksli įtempimo valdymo sistema, užkertanti kelią vamzdžio deformacijai ir užtikrinanti vienodą ilgį Dėvėjimui atsparūs traukos blokai, neslidūs ir ilgas tarnavimo laikas Sinchroninis veikimas su ekstruderiu ir pjaustytuvu, realizuojant susietą valdymą

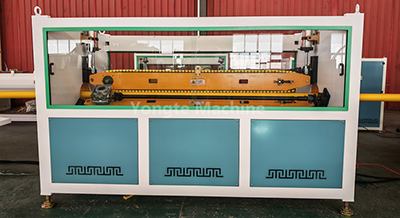

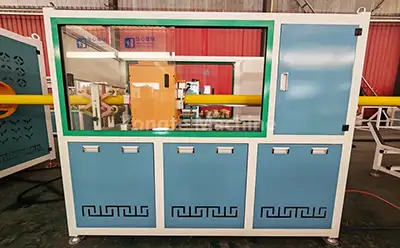

8. Planetų pjoviklis Automatinis fiksuoto ilgio be drožlių pjovimas, lygūs ir be įbrėžimų vamzdžių galai Optimizuotas mažo ir vidutinio skersmens HDPE vamzdžiams, didelis pjovimo efektyvumas ±1 mm didelis pjovimo tikslumas, sumažinant medžiagų švaistymą Automatinis pjovimas su signalo jungtimi, be rankinio įsikišimo

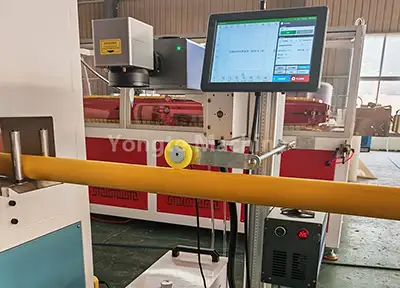

9. Lazerinio spausdinimo mašina Nenaudojama lazerinio žymėjimo technologija, mažos eksploatacijos išlaidos Gaminio specifikacijų, partijos numerio, pagaminimo datos ir kitos informacijos spausdinimas realiu laiku Aiškus ir įbrėžimams atsparus žymėjimas, atitinkantis tarptautinius gaminių ženklinimo standartus Automatinis greičio suderinimas su gamybos linija, netrūksta spausdinimo

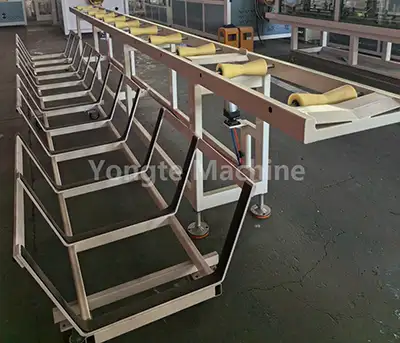

10. Automatinis krovimo stovas Automatinis tvarkingas gatavų HDPE vamzdžių sukrovimas, taupantis darbo sąnaudas Reguliuojamas krovimo aukštis ir sluoksnių skaičius, prisitaikantis prie skirtingų vamzdžių ilgių ir sandėliavimo poreikių Stabili krovimo konstrukcija, apsauganti nuo vamzdžių susidūrimo ir pažeidimo Įrengtas apribojimų apsauga, saugus ir patikimas veikimas

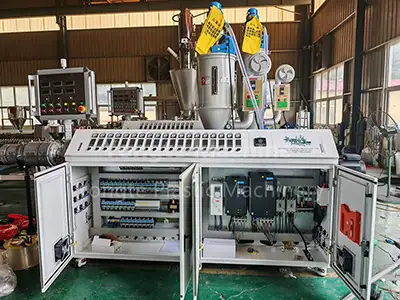

11. Elektrinė valdymo sistema Integruoti didelio našumo komponentai: ABB dažnio keitikliai, Siemens kontaktoriai, Omron temperatūros reguliatoriai, Inovance servo valdikliai PLC programuojama valdymo sistema, palaikanti greičio sinchronizavimą ir automatinį parametrų reguliavimą Patogi jutiklinio ekrano valdymo sąsaja, paprasta ir lengvai išmokstama, nereikia jokių profesinių įgūdžių Visos saugos funkcijos: viršįtampis, viršsrovė, perkaitimas ir avarinis sustabdymas Centralizuota elektros valdymo spinta, tvarkingi laidai ir lengva priežiūra

Pagrindiniai Yongte ekstruzijos linijos pranašumai

Tvirta ir patvari įrangos konstrukcija

• Aukštos kokybės vertikali tiesioginės pavaros pavarų dėžė: didelis transmisijos efektyvumas, didelė laikomoji galia, nulinis alyvos nuotėkis, puikus šilumos išsklaijimas
• Mašinos pagrindas pagamintas iš tvirto tvirto plieno plokštės, apdorotas preciziškai CNC pjovimu ir šlifavimu, tikslūs matmenys ir stabilus veikimas
• Visos su medžiaga ir vandeniu besiliečiančios dalys yra pagamintos iš 304 nerūdijančio plieno, padidintos atsparumas korozijai ir higiena
• Sraigtas ir statinė pagaminti iš pritaikytų dilimui atsparių medžiagų, pritaikyti HDPE medžiagų apdirbimui, ilgas tarnavimo laikas
• Epoksidinė miltelinė danga ant visos mašinos, puikus atsparumas rūdims ir spalvos stabilumas, tinka atšiaurioms gamybos aplinkoms

Didelio efektyvumo ir energiją taupanti konfigūracija

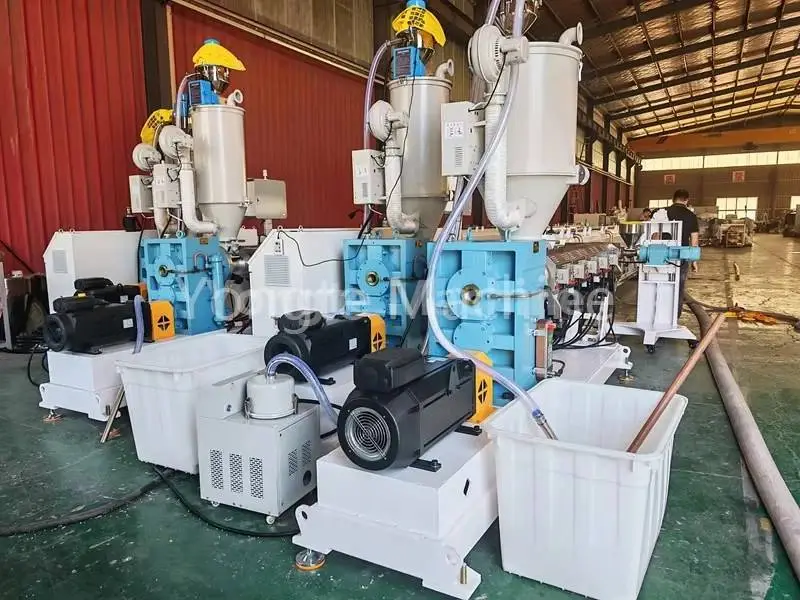

• Garsaus prekės ženklo Inovance servo variklis: sumažina energijos sąnaudas 15-20%, tikslus greičio ir sukimo momento valdymas, greitas atsakas
• Infraraudonųjų spindulių šildymo gyvatukų sistema: didelis šildymo efektyvumas, vienoda temperatūra, maži energijos nuostoliai
• Optimizuotas varžtų dizainas: pagerintas plastifikavimo efektyvumas, sumažintas medžiagos buvimo laikas, didelė ekstruzijos galia
• Visų pagrindinių komponentų dažnio keitimo greičio reguliavimas, įgyvendinant energiją taupantį veikimą pagal gamybos poreikį

Visiškai automatizuotas ir protingas veikimas

• Vieno langelio visiškai automatizuota gamyba: nuo žaliavos padavimo iki galutinio produkto sukrovimo, nereikia rankinio valdymo
• Pažangi PLC valdymo sistema, palaikanti automatinį parametrų reguliavimą ir greičio sinchronizavimą, lengvai valdoma
• Pasirenkama automatinė medžiagų maišymo ir dozavimo sistema, realizuojant integruotą automatizuotą gamybos liniją
• Gamybos parametrų stebėjimas realiuoju laiku, su nenormalia aliarmo funkcija, sumažinant gamybos gedimų dažnį
• Patogi vartotojo sąsaja, paprastas mokymas operatoriams, greitas darbas

Griežta kokybės kontrolė ir bandymai prieš išsiuntimą

• Kiekviena mašina prieš išsiunčiant yra kelių etapų nuodugniai išbandyta, kad būtų užtikrintas optimalus funkcionalumas
• 72 valandų nepertraukiamo apkrovos veikimo bandymas, tikrinantis stabilų visos linijos gamybos našumą
• Ekstruzijos parametrų kalibravimas ir pagrindinių komponentų streso bandymas, užtikrinantis aukštos kokybės vamzdžių gamybą
• Griežta visų dalių ir komponentų kokybės patikra, atmetant nekvalifikuotus gaminius

Visapusiškas aptarnavimas po pardavimo ir garantija

📅 3 metų garantija – apima visus pagrindinius įrangos komponentus, be rūpesčių veikimą garantiniu laikotarpiu

🛠️ Techninis palaikymas visą gyvenimą – nuolatinė techninė konsultacija, profesionalios techninės priežiūros gairės ir trikčių šalinimas vietoje

🚛 Įdiegimas ir mokymas vietoje – nemokamas montavimas ir derinimas vietoje, išsamus operatoriaus mokymas, pritaikytas naudojimo vadovas

🔧 Originalių atsarginių dalių tiekimas – ilgalaikis originalių atsarginių dalių tiekimas, greitas pristatymas ir priimtina kaina

📞 24/7 internetinė paslauga – profesionali pardavimų ir techninė komanda, laiku atsako į visus užklausas per 1 val.
