90-315 mm HDPE vamzdžių gamybos mašina

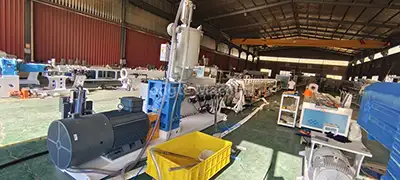

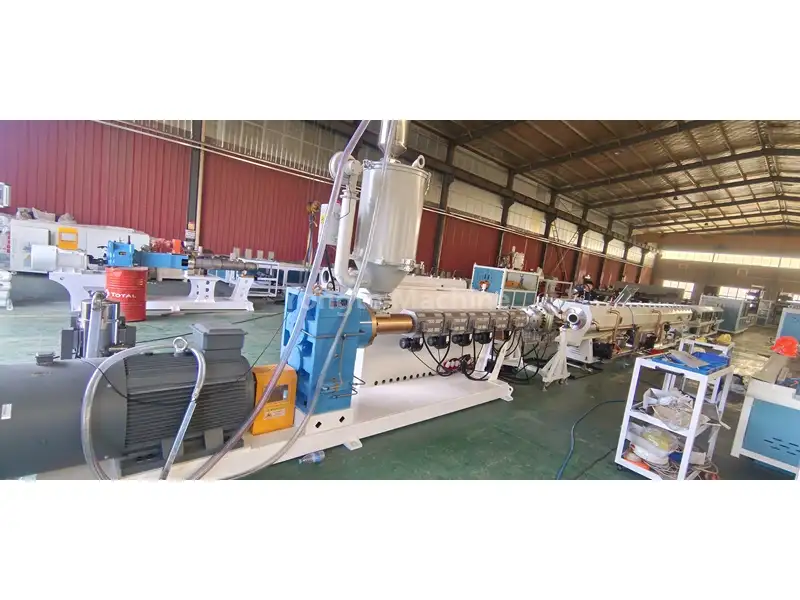

Yongte gamintojo 90–315 mm HDPE vamzdžių gamybos mašina yra išsami, visiškai automatizuota gamybos linija, apimanti nuo pirminio žaliavų apdorojimo iki ekstruzijos, kalibravimo, aušinimo ir gatavų produktų pakavimo. Ši mašina idealiai tinka naudoti komunalinio vandens tiekimo, slėginių dujų perdavimo, pramoninių nuotekų drenažo, didelio masto žemės ūkio drėkinimo ir didelio našumo ryšių apvalkalų vamzdžių gamyboje. Kaip išsamus gamybos sprendimas, jis gali pasigirti sklandžiu įrangos koordinavimu, pramonėje pirmaujančiu gamybos efektyvumu ir nuolat stabiliu vamzdžių matmenų tikslumu. Laikantis pasaulinių pagrindinių standartų, ši mašina yra pagrindinė vidutinio ir didelio masto vamzdžių gamintojų įranga, siekianti padidinti savo buvimą tiek vidaus, tiek tarptautinėse rinkose.

Proceso srautas

PE derva + spalvotas pagrindinis mišinys → maišymas → vakuuminis padavimas → džiovinimas → ekstruderio plastifikavimas (180-210 ℃) → formavimas → vakuuminis kalibravimas → daugiapakopis purškiamas aušinimas → spausdinimas lazeriu → trauka → fiksuoto ilgio pjovimas → gatavo gaminio krovimas

Produkto parametras

Produkto informacija

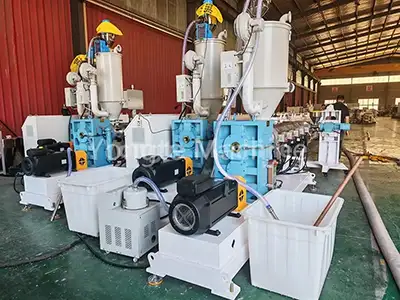

1. Medžiagos tiekimas ir džiovinimas:	Polietileno medžiaga vakuuminiu tiektuvu automatiškai transportuojama į ekstruderio džiovinimo bunkerį, kuriame pašalinama drėgmė, kad medžiagos drėgnumas būtų mažesnis nei 0,1%, taip užtikrinant gaminio kokybę.

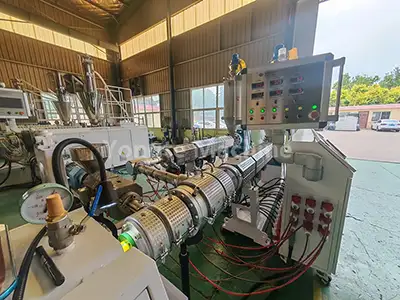

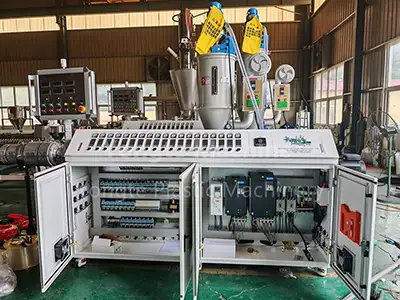

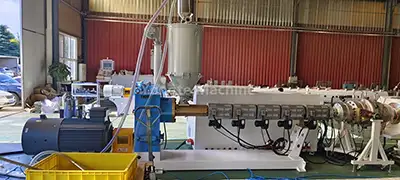

2. PE vamzdžių ekstruderis:	Sistema aprūpinta didelio efektyvumo vieno sraigto ekstruderiu SJ90/33, kuriame yra 90KW energiją taupantis servovariklis (dėl to energijos suvartojimas sumažėja maždaug 20%), tiesioginės pavaros pavarų dėžė (užtikrina aukštą perdavimo efektyvumą ir supaprastintą techninę priežiūrą), dėvėjimuisi ir korozijai atsparaus plieno vamzdis (8 ALA) ir tiksliai nitriduotas), efektyvi infraraudonųjų spindulių šildymo gyvatukų sistema ir automatizuota temperatūros valdymo sistema (su „Omron“ didelio tikslumo temperatūros reguliatoriumi). Šie sudėtingi komponentai kartu užtikrina stabilų medžiagų lydymąsi, vienodą ekstruzijos slėgį ir pastovią gaminio kokybę viso gamybos proceso metu.
3. Žymėjimo linijos ekstruderis:	SJ25 ekstruderis naudojamas ženklinimo linijoms įspausti ant PE vamzdžių. Jis gali pagaminti arba vieną ženklinimo liniją, arba kelias ženklinimo linijas, atsižvelgiant į kliento specifikacijas.

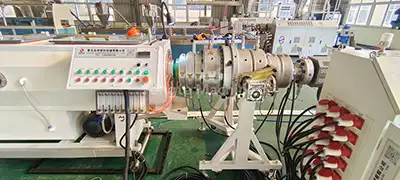

4. Specializuota PE vamzdžių forma:	Formoje yra krepšelio arba spiralinės struktūros štampavimo galvutė, užtikrinanti vienodą medžiagos išspaudimą.

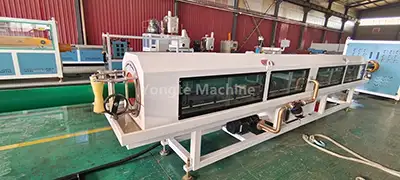

5. Vakuuminio kalibravimo bakas:	Ekstruziniai vamzdžių ruošiniai greitai kalibruojami naudojant vakuuminę adsorbciją (0,06–0,08 MPa), kad būtų užtikrintas griežtas matmenų tikslumas. Maisto klasės nerūdijančio plieno bakas su kelių zonų vakuumo valdymu ir vandens cirkuliacijos aušinimu užtikrina pastovų apvalumą, lygų paviršių ir griežtas leistinas nuokrypas gaminant dideliu greičiu.

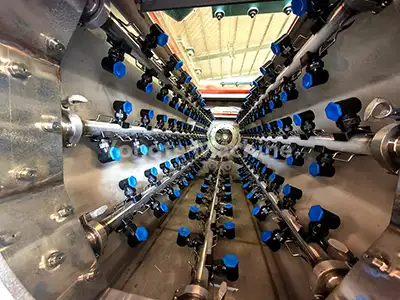

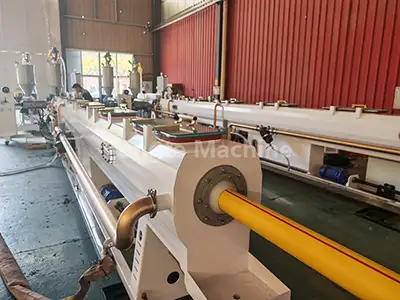

6. Purškimo aušinimo bakas:	Naudojamas kelių pakopų purškiamas aušinimas, kad vandens temperatūra būtų žemesnė nei 20°C, kad būtų galima greitai ir tolygiai aušinti vamzdžius. Nerūdijančio plieno konstrukcija užtikrina atsparumą korozijai ir ilgalaikį stabilumą.

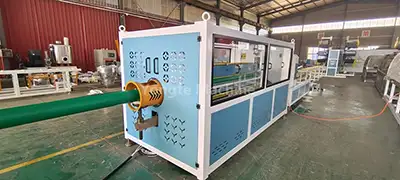

7. Nutraukiama traukos mašina:	Tolygiai traukia PE vamzdžius, kad būtų vienodo ilgio ir stabilios gamybos. Tikslus valdymas palaiko pastovią įtampą, užkerta kelią deformacijai ir užtikrina matmenų tikslumą.

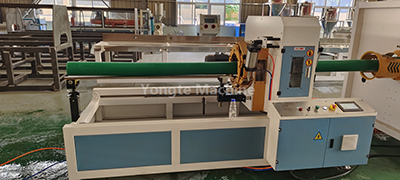

8. Planetinis pjoviklis:	Pjaustytuvas leidžia automatiškai pjauti fiksuoto ilgio, be drožlių su lygiais kraštais be įbrėžimų, specialiai optimizuotas mažo ir vidutinio skersmens PE vamzdžiams. Jo tikslus pjovimo mechanizmas užtikrina pastovų ilgio tikslumą ir sumažina medžiagų švaistymą gamybos metu.

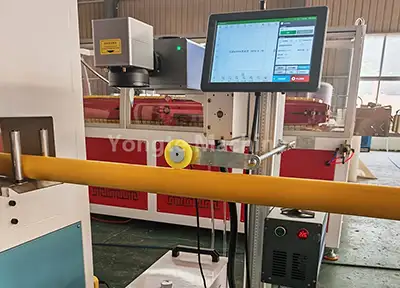

9. Lazerinio spausdinimo mašina:	Įrenginys rodo gaminio specifikacijas ir partijos informaciją realiu laiku, naudodamas lazerinę technologiją, nereikalaujant jokių eksploatacinių medžiagų.

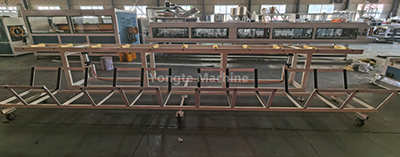

10. Krovimo lentyna:	Automatiškai tvarkingai sukrauna gatavus vamzdžius su reguliuojamu aukščiu/sluoksniais įvairiems ilgiams/sandėliavimo poreikiams. Tvirtas rėmas + neslystanti konstrukcija užtikrina stabilų krovimą ir lengvą valdymą, optimizuojant saugojimo efektyvumą.
11. Elektrinė valdymo sistema:	Mūsų elektros komponentuose naudojami tarptautiniu mastu žinomi aukštos kokybės prekių ženklai, įskaitant ABB dažnio keitiklius, Siemens/Schneider kontaktorius, Omron temperatūros reguliatorius, Siemens PLC valdymo sistemas ir Innovance servovariklius.

Produkto taikymas

1. 90–315 mm HDPE (polietileno) vamzdžiai visame pasaulyje pripažįstami kaip aukštos kokybės skysčių transportavimo sprendimai, garsūs savo

(1) Pramonėje pirmaujantis atsparumas korozijai (nelaidus chemikalams, rūgštims ir šarmams)

(2) nepralaidūs karščiui sulydyti jungtys (pašalina prasisunkimo riziką)

(3) ekologiška netoksiška sudėtis (atitinka ISO 14001 ir maisto kokybės standartus)

(4) pailgintas tarnavimo laikas (sertifikuotas 50 metų normaliomis eksploatavimo sąlygomis)

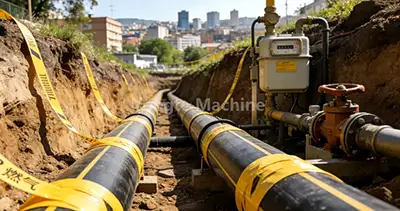

2. Dėl jų universalumo jie yra tinkamiausias pasirinkimas įvairiuose sektoriuose:

(1) gyvenamieji/komerciniai vandens tiekimo tinklai

(2) komunalinių nuotekų ir lietaus nuotekų sistemoms

(3) didelio masto žemės ūkio drėkinimo projektai

(4) pramoninis pritaikymas chemikalams, srutoms ir suslėgtam orui transportuoti.

Yongte mašinos pranašumai – humanizuotas mechaninis dizainas ir patvari kokybė

Dešimtmečius tęsdama nenumaldomas naujoves ir nepajudinamą įsipareigojimą siekti meistriškumo, mūsų įmonė primygtinai reikalauja naudoti itin tvirtas, dilimui atsparias medžiagas gamindama plastikinių vamzdžių mašinas. Šie mechanizmai yra kruopščiai kalimo procesai ir atliekami išsamūs, griežti kokybės vertinimai, siekiant užtikrinti jų atsparumą nusidėvėjimui, susijusiam su dažnu veikimu ir ėsdinančiu sunkių aplinkos sąlygų poveikiu.

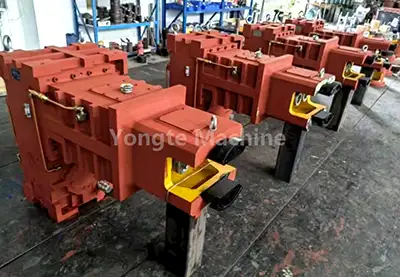

Didelio sukimo momento patvari pavarų dėžė	Didelio efektyvumo servo variklis
Įrengiame aukštos kokybės vertikalią tiesioginio prijungimo pavarų dėžę, kuri pasižymi dideliu perdavimo efektyvumu, stipria apkrova, stabilia gamyba, taupančia montavimo vietą, geru sandarumu be alyvos nutekėjimo, puikiu šilumos išsklaidymo našumu ir lengva priežiūra.	Mes įrengiame Innovance servo variklį, kuris gali sutaupyti 15–20% energijos, su tikslaus greičio ir sukimo momento valdymo pranašumais, greita reakcija, mažu drebėjimu ir mažu triukšmu, ilgaamžiškumu ir mažomis priežiūros sąnaudomis bei protingu greičio ir galios valdymu.
Aukšta automatinė veikimo sistema	Pažangi kokybiška elektros valdymo sistema

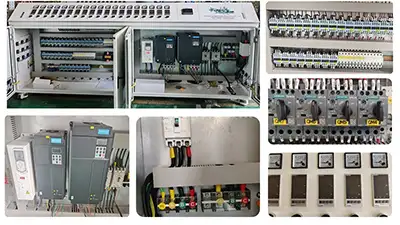

Įrengtas visiškai automatinis tiekimas, išmanioji temperatūros kontrolė ir tikslaus pjovimo sistemos, todėl mašina leidžia bepilotiškai dirbti pagrindinėse gamybos grandyse. Jo integruota PLC valdymo sistema centralizuoja visų gamybos parametrų valdymą, supaprastina veiklos procesus ir sumažina darbo sąnaudas daugiau nei 30%, palyginti su tradicine pusiau automatine įranga.	Įrengti ABB dažnio keitikliai, Siemens arba Schneider kontaktoriai, Omron temperatūros reguliatoriai ir Siemens PLC valdymo sistema, visi laidai ir jungtys yra tvarkingai išdėstyti ir aiškiai pažymėti. Visa elektros spintų sistema buvo patikrinta saugos ir atitinka tarptautinius saugos standartus, įskaitant EN ISO 12100 ((Mašinų sauga), EN 60204-1 ((Mašinų elektros įranga) ir EN 61000 serijos EMC standartus.

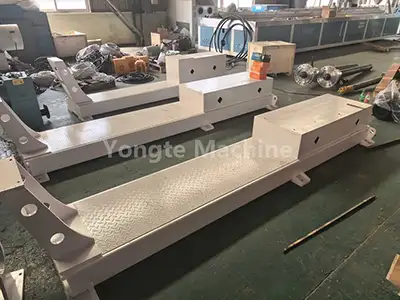

Patvari plieno medžiaga	Sraigtinis cilindras pagamintas iš dėvimos medžiagos

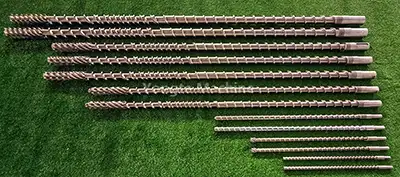

Mašinos pagrindinė konstrukcija yra pagaminta iš kieto plieno plokštės, apdorotos CNC pjovimo ir poliravimo būdu, siekiant užtikrinti tikslius matmenis ir pusiausvyrą, taip palaikant nuolatinį ir stabilų veikimą. Mašinos rėmas sukurtas taip, kad be pažeidimų atlaikytų daugiau nei 20 metų. Visi komponentai, kurie liečiasi su medžiagomis ar vandeniu (įskaitant tiektuvus, vandens rezervuarus ir vamzdžių alkūnes), yra pagaminti iš 304 nerūdijančio plieno, kad būtų išvengta rūdžių.	Varžtas ir cilindras yra pagaminti iš aukštos kokybės dilimui atsparių medžiagų, specialiai sukurtų apdorotai medžiagai. Naudojame aukščiausios kokybės bimetalinius varžtus ir SKD dengtas statines, kurios prailgina jų tarnavimo laiką iki 1,5–2 kartų ilgiau nei įprastų 38CrMoAlA medžiagų.
Geras paviršiaus apdorojimas milteliniu būdu	Profesionalios mašinų testavimo ir montavimo paslaugos
Po to, kai mašina yra pagaminta, padengiame milteliniu dažymu, kad būtų užtikrinta puiki išvaizda, pagerintos antikorozinės savybės ir ilgalaikis spalvos stabilumas.	Visų mašinų prieš išsiuntimą atliekami griežti bandymai, siekiant patikrinti išskirtinį našumą ir stabilų veikimą, užtikrinant nuolatinę aukštos kokybės produktų gamybą. Mūsų profesionali inžinierių komanda teikia išsamias testavimo ir montavimo paslaugas vietoje, kad garantuotų sklandų ir efektyvų mašinos veikimą kliento įrenginyje.

Sėkmingi atvejai

Yongte yra skirta gaminti aukštos kokybės, pažangiausias, novatoriškas plastikinių vamzdžių mašinas. Šiose mašinose integruoti pažangūs medžiagų mokslai, tikslioji inžinerija ir intelektualios valdymo sistemos, kad būtų pateikti sprendimai, viršijantys pramonės standartus. Dėl nuolatinio MTTP optimizuojant pagrindinius komponentus (pvz., sraigtinius ekstruderius ir kalibravimo įrenginius bei gamybos procesus), Yongte 90–315 mm HDPE vamzdžių gamybos mašina sulaukė didelio pripažinimo tiek vidaus, tiek tarptautinėse rinkose. Įrengimai apima Aziją, Europą ir Ameriką, o klientų pasitenkinimas yra aukštas.

Argentinos PE vamzdžių mašina

Afrikos 200-400 mm PVC vamzdžių gamybos mašina

Alžyro 16-63 mm trijų sluoksnių PPR vamzdžių gamybos linija
