315–630 mm didelio skersmens PE vamzdžių gamybos mašina
Model:315-630mm

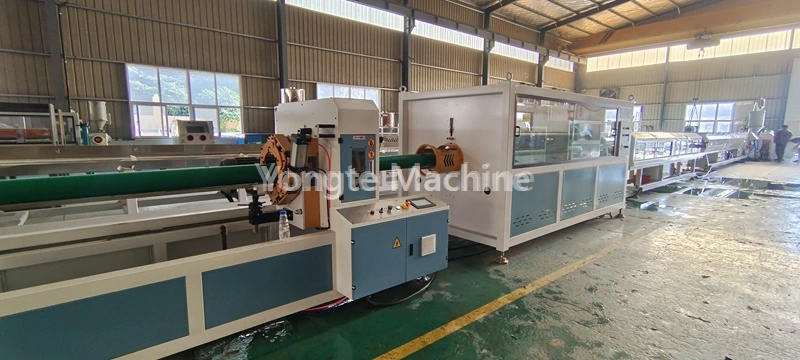

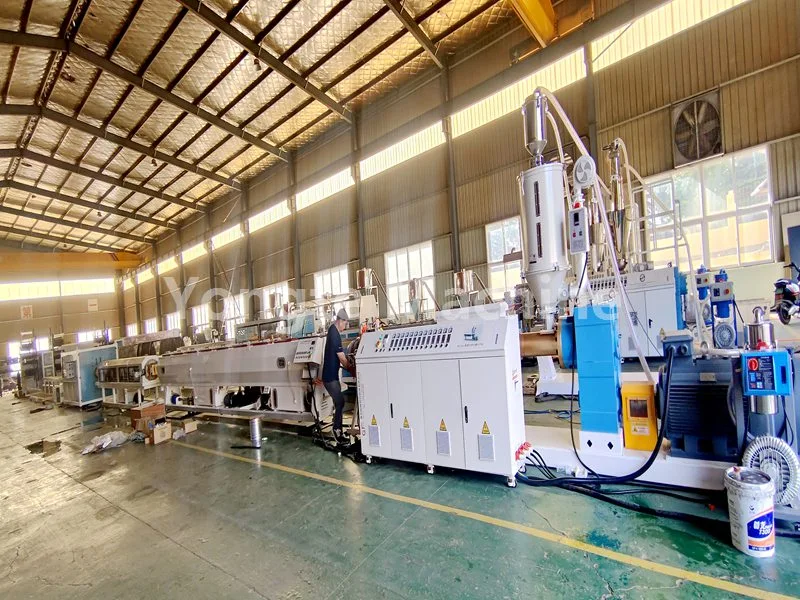

Yongte 315–630 mm didelio skersmens PE vamzdžių gamybos mašina yra aukšta automatinė gamybos linija, skirta dideliems HDPE vamzdžiams gaminti, kurių našumas yra 500 kg / h.
Yongte 315–630 mm didelio skersmens PE vamzdžių gamybos mašina yra visiškai automatinė integruota ekstruzijos sistema, specialiai sukurta PE80/PE100 žaliavoms, apimanti žaliavų maišymą, ekstruziją, formavimą, aušinimą, žymėjimą, pjovimą ir baigtą krovimą.
Ši pilna vamzdžių gamybos mašina atitinka pasaulinius komunalinio vandens tiekimo, dujų transportavimo, pramoninio drenažo, žemės ūkio drėkinimo ir ryšių apvalkalų vamzdžių gamybos standartus. Jis pasižymi sinchroniniu stabiliu veikimu, dideliu 350 kg/h ekstruzijos pajėgumu ir pastovia vamzdžių paviršiaus kokybe, idealiai tinka vidutiniams ir dideliems vamzdžių gamintojams, plečiantiems vidaus ir užsienio rinkos dalį.
Proceso srautas
PE derva + spalvotas pagrindinis mišinys → maišymas → vakuuminis padavimas → džiovinimas → ekstruderio plastifikavimas (180-210 ℃) → formavimas → vakuuminis kalibravimas → daugiapakopis purškiamas aušinimas → spausdinimas lazeriu → trauka → fiksuoto ilgio pjovimas → gatavo gaminio krovimas
Produkto parametras
| Techninė | Parametras | Pastabos |
| Žaliava | HDPE | Jame gali būti naudojamos naujos medžiagos arba aukštos kokybės perdirbtos medžiagos |
| Vamzdžio skersmuo | 315-630 mm | Individualus dydis 315-630 mm |
| Ekstruderio modelis | SJ120/36 | Skersmuo 120mm, L/D santykis 36:1 |
| Ekstruzijos pajėgumas | 500 kg/val | Nežymūs žaliavų sudėties ir proceso parametrų skirtumai |
| Pagrindinė variklio galia | 160 kW | Inovatyvus servo variklis |
| Gamybos linijos greitis | 0-3m/min | Reguliuojamas dažnis |
| Bendra įdiegta galia | Apie 250 kW | įskaitant pagalbinę įrangą ir šildymo galią |
| Energijos suvartojimas | Apie 130 kW | Faktinis energijos suvartojimas stabilios gamybos metu |
| Aušinimo sistema | 9m vakuuminis formavimas + 9m purškiamas aušinimas | Įsitikinkite, kad PE vamzdžiai yra gerai suformuoti ir visiškai atšaldyti |
| Pjovimo tikslumas | ±1 mm | Nuolatinio ilgio be skiedrų pjovimo klaidų valdymas |
| darbinė įtampa | 380 V / 50 Hz (trifazis) | Galima pritaikyti pagal kliento reikalavimus |
| Visas įrenginio ilgis | Maždaug 36 metrai |
|
Produkto informacija
| 1. Medžiagos tiekimas ir džiovinimas: | Polietileno medžiaga vakuuminiu tiektuvu automatiškai transportuojama į ekstruderio džiovinimo bunkerį, kuriame pašalinama drėgmė, kad medžiagos drėgnumas būtų mažesnis nei 0,1%, taip užtikrinant gaminio kokybę. |
|
| 2. PE vamzdžių ekstruderis: | Sistema aprūpinta didelio efektyvumo vieno sraigto ekstruderiu SJ120/36, kuriame yra 90KW energiją taupantis servovariklis (dėl to energijos suvartojimas sumažėja maždaug 20%), tiesioginės pavaros pavarų dėžė (užtikrina aukštą transmisijos efektyvumą ir supaprastintą techninę priežiūrą), atsparus dėvėjimuisi ir korozijai ALA88. plienas ir tiksliai azotuotas), efektyvi infraraudonųjų spindulių šildymo gyvatukų sistema ir automatizuota temperatūros valdymo sistema (su „Omron“ didelio tikslumo temperatūros reguliatoriumi). Šie sudėtingi komponentai kartu užtikrina stabilų medžiagų lydymąsi, vienodą ekstruzijos slėgį ir pastovią gaminio kokybę viso gamybos proceso metu. |
|
| 3. Žymėjimo linijos ekstruderis: | SJ35 ekstruderis naudojamas ženklinimo linijoms įspausti ant PE vamzdžių. Jis gali pagaminti arba vieną ženklinimo liniją, arba kelias ženklinimo linijas, atsižvelgiant į kliento specifikacijas. |
|
| 4. Specializuota PE vamzdžių forma: | Formoje yra krepšelio arba spiralinės struktūros štampavimo galvutė, užtikrinanti vienodą medžiagos išspaudimą. |
|
| 5. Vakuuminio kalibravimo bakas: | Ekstruziniai vamzdžių ruošiniai greitai kalibruojami naudojant vakuuminę adsorbciją (0,06–0,08 MPa), kad būtų užtikrintas griežtas matmenų tikslumas. Maisto klasės nerūdijančio plieno bakas su kelių zonų vakuumo valdymu ir vandens cirkuliacijos aušinimu užtikrina pastovų apvalumą, lygų paviršių ir griežtas leistinas nuokrypas gaminant dideliu greičiu. |
|
| 6. Purškimo aušinimo bakas: | Naudojamas kelių pakopų purškiamas aušinimas, kad vandens temperatūra būtų žemesnė nei 20°C, kad būtų galima greitai ir tolygiai aušinti vamzdžius. Nerūdijančio plieno konstrukcija užtikrina atsparumą korozijai ir ilgalaikį stabilumą. |
|
| 7. Nutraukiama traukos mašina: | Tolygiai traukia PE vamzdžius, kad būtų vienodo ilgio ir stabilios gamybos. Tikslus valdymas palaiko pastovią įtampą, užkerta kelią deformacijai ir užtikrina matmenų tikslumą. |
|
| 8. Planetinis pjoviklis: | Pjaustytuvas leidžia automatiškai pjauti fiksuoto ilgio, be drožlių su lygiais kraštais be įbrėžimų, specialiai optimizuotas mažo ir vidutinio skersmens PE vamzdžiams. Jo tikslus pjovimo mechanizmas užtikrina pastovų ilgio tikslumą ir sumažina medžiagų švaistymą gamybos metu. |
|
| 9. Lazerinio spausdinimo mašina: | Aparatas realiu laiku rodo gaminio specifikacijas ir partijos informaciją, naudodamas lazerinę technologiją, nereikalaujant jokių eksploatacinių medžiagų. |
|
| 10. Krovimo lentyna: | Automatiškai tvarkingai sukrauna gatavus vamzdžius su reguliuojamu aukščiu/sluoksniais įvairiems ilgiams/sandėliavimo poreikiams. Tvirtas rėmas + neslystantis dizainas užtikrina stabilų krovimą ir lengvą valdymą, optimizuojant saugojimo efektyvumą. |
|
| 11. Elektrinė valdymo sistema: | Mūsų elektros komponentuose naudojami tarptautiniu mastu žinomi aukštos kokybės prekių ženklai, įskaitant ABB dažnio keitiklius, Siemens/Schneider kontaktorius, Omron temperatūros reguliatorius, Siemens PLC valdymo sistemas ir Innovance servovariklius. |
|
Produkto taikymas
1. HDPE (polietileno) vamzdžiai yra visame pasaulyje pripažinti kaip didelio našumo skysčių transportavimo sprendimai, garsūs savo
(1) Pramonėje pirmaujantis atsparumas korozijai (nelaidus chemikalams, rūgštims ir šarmams)
(2) nepralaidūs karščiui sulydyti jungtys (pašalina nutekėjimo riziką)
(3) ekologiška netoksiška sudėtis (atitinka ISO 14001 ir maisto kokybės standartus)
(4) pailgintas tarnavimo laikas (sertifikuotas 50 metų normaliomis eksploatavimo sąlygomis)
2. Dėl jų universalumo jie yra tinkamiausias pasirinkimas įvairiuose sektoriuose:
(1) gyvenamieji/komerciniai vandens tiekimo tinklai
(2) komunalinių nuotekų ir lietaus nuotekų sistemoms
(3) didelio masto žemės ūkio drėkinimo projektai
(4) pramoninis pritaikymas chemikalams, srutoms ir suslėgtam orui transportuoti.
Yongte mašinos pranašumai – humanizuotas mechaninis dizainas ir patvari kokybė
Dešimtmečius tęsdama nenumaldomas naujoves ir nepajudinamą įsipareigojimą siekti meistriškumo, mūsų įmonė primygtinai reikalauja naudoti itin tvirtas, dilimui atsparias medžiagas gamindama plastikinių vamzdžių mašinas. Šie mechanizmai yra kruopščiai kalimo procesai ir atliekami išsamūs, griežti kokybės vertinimai, siekiant užtikrinti jų atsparumą nusidėvėjimui, susijusiam su dažnu veikimu ir ėsdinančiu sunkių aplinkos sąlygų poveikiu.
1. Energiją taupanti servo pavaros sistema
Įrengtas „Inovance“ prekės ženklo servovariklis, leidžia sutaupyti 15–20% energijos, palyginti su tradiciniu asinchroniniu varikliu; Tikslus sukimo momento ir greičio valdymas, mažas triukšmas ir vibracija, ilgas tarnavimo laikas ir mažos priežiūros išlaidos.
2. 30 % darbo sąnaudų sumažinimas naudojant visišką automatizavimą
Visiškai automatinis tiekimas, intelektualus temperatūros valdymas, automatinis fiksuoto ilgio pjovimas ir krovimas užtikrina nepilotuojamą šerdies gamybos operaciją. Integruotas PLC centrinis valdymas valdo visus gamybos parametrus, supaprastina veikimo procesą ir labai sumažina darbo sąnaudas.
3. Tvirtas patvarus plieninis rėmas
Mašinos bazė naudoja kieto plieno plokščių CNC pjovimą ir poliravimą, rėmo tarnavimo laikas viršija 20 metų. Visoms medžiagoms ir vandeniui besiliečiančioms dalims naudojamas 304 nerūdijantis plienas, kad būtų išvengta rūdžių ir korozijos.
4. Itin atsparus dilimui varžtas ir statinė
Pritaikykite aukščiausios kokybės bimetalinį varžtą ir SKD dengtą cilindrą, kurio tarnavimo laikas 1,5–2 kartus ilgesnis nei įprasto 38CrMoAlA legiruotojo plieno varžto vamzdžio, sumažinkite atsarginių dalių keitimo išlaidas klientams.
5. Standartiniai tarptautiniai elektros komponentai
Visos elektrinės dalys yra visame pasaulyje žinomų prekių ženklų, tvarkingai išdėstyti laidai su aiškiais ženklais. Visa elektrinė spinta išlaikė griežtą saugos testą, atitinka EN60204-1 ir EMC EN61000 serijos standartus.
6. Užbaigti išankstinio išsiuntimo bandymą ir užjūrio paslaugą
Visoms mašinoms prieš pristatymą atliekamas išsamus veikimo bandymas, kad būtų užtikrintas stabilus našumas ir puiki vamzdžių kokybė. Profesionali inžinierių komanda visame pasaulyje teikia montavimo, paleidimo ir darbuotojų mokymo paslaugas vietoje.
Sėkmingi atvejai
Yongte yra skirta gaminti aukštos kokybės, pažangiausias, novatoriškas plastikinių vamzdžių mašinas. Šiose mašinose integruoti pažangūs medžiagų mokslai, tikslioji inžinerija ir intelektualios valdymo sistemos, kad būtų pateikti sprendimai, viršijantys pramonės standartus. Dėl nuolatinio pagrindinių komponentų (pvz., sraigtinių ekstruderių ir kalibravimo įrenginių bei gamybos procesų) optimizavimo MTTP pagrindu Yongte 315–630 mm PE vamzdžių gamybos mašina sulaukė didelio pripažinimo tiek vidaus, tiek tarptautinėse rinkose. Įrengimai apima Aziją, Europą ir Ameriką, o klientų pasitenkinimas yra aukštas.
